風華高科電感官方提示：貼片功率電感推薦焊接條件

1、 焊接方式：
風華目前提供的片式功率電感器均適用于波峰焊和回流焊；
2、適用哪些焊劑：
a) 使用松香基助焊劑，禁止使用鹵化物含量超過 0.2(wt)%的強酸性助焊劑。
b) 無鉛產品使用純錫焊料(96.5Sn /3.0Ag/0.5Cu)。
3、焊接條件
預熱時，產品表溫與焊料溫度的溫差最大不允許超出 150℃，焊接完冷卻時，產品表溫與溶劑溫度之間的溫差最大不超過100℃
預熱不足有可能引發產品表面裂紋，從而導致產品品質下降。
產品要在以下畫出的曲線允許的范圍內進行焊接。
其它焊接條件可能引起產品電極的腐蝕。
當焊接重復時，允許的時間為第一次做的累計時間

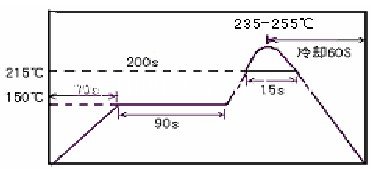

回流焊曲線圖：

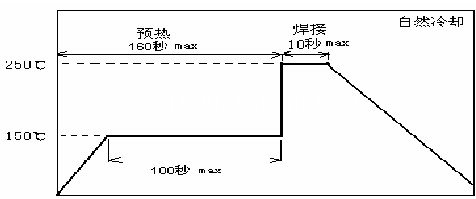

波峰焊曲線圖：

4、手工焊接的條件和注意事項
手工焊接
烙鐵溫度：280℃
功率：最大為 30W
烙鐵停留時間：<5S （注意不要將烙鐵碰到產品線圈）

5、清洗條件
清洗溫度 ： 60℃ （最高） 清洗時間 ： 1 分鐘（最多）.
超聲波功率： 最大為 200W【在百度搜索更多推薦焊接條件】
