1、在電源電路中使用的電感器的代表性用途是“功率電感用”和“扼流用”，被用于所有的電子設備。
表1 列明了電源電路用電感器的用途與作用
| 用途 | 目的 | |
|---|---|---|
| 功率電感 | 將電能轉換為磁能存儲和釋放，成為電壓轉換電路的一個組成部分。 | 降低直流電阻、降低交流電阻、改善直流疊加特性 |
| 扼流用電感 | 阻止高頻AC電流成分 | 提高電感量、降低直流電阻 |
風華高科生產的電源電路用電感器商品有兩種結構，即繞線型和疊層型。可以有效發揮各種產品的特性，在各種用途中應用。
將風華的磁性材料技術和繞線技術 (適用各種線徑) 有機結合，制造出品種豐富的產品。

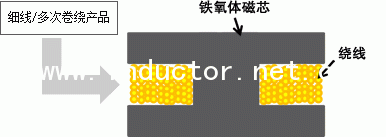

繞線型電感的產品截面示意圖
結構特點：
繞線型電感是將銅線在鐵氧體磁芯上繞成螺旋狀。風華的電源電路用繞線型電感，大都在鐵氧體磁芯上卷繞的銅線上面涂敷各種樹脂。樹脂涂層的目的在于提高產品強度。
繞線型電感適用于大電流領域和高電感值領域。應用領域非常廣泛，包括手機、電視機、硬盤驅動器、數碼相機等。
將風華的磁性材料技術和疊層技術有機結合，在小型尺寸領域也實現了大電流特性。

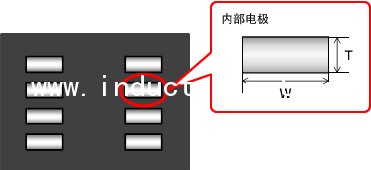

注) 縱橫比 (T/W) : 電感器導體的寬度 (W) 與高度 (T) 之比
疊層型電感的芯片截面示意圖
特點
將風華的磁性材料技術和疊層技術有機結合，在小型尺寸領域也實現了大電流特性。
注) 縱橫比 (T/W) : 電感器導體的寬度 (W) 與高度 (T) 之比
| 繞線法 | 疊層法 | |
|---|---|---|
| 結構 |
 |
 |
| 特性 |
|
|
| 用途 | 手機、數碼相機、電視機、硬盤驅動器、游戲機 | 手機、數碼相機 |
