在消費電子設備的多功能化進程中，對小體積、低成本的要求從未止步。以典型的開關電源為例，因其體積、重量主要由電感、電容等儲能元件決定，因此在小型化的進程中，這些元件的體積在不斷減小。在一定范圍內通過提高開關頻率，可有效降低必要的電感和電容的額定參數值，從而減小元件體積，達到小型化的目標。但是，這必須是在很好地平衡了開關頻率與EMI、效率等關系的前提下。業界普遍使用的開關頻率范圍為500kHz~2MHz，5MHz以上則較為少見。
日前，升特公司(Semtech)推出其高頻開關平臺創新的降壓式穩壓器—SC220，該器件提供了20MHz開關頻率，遠遠超越行業水平。不僅如此，它還是業界首款可讓設計者在PCB板材上直接繪出電感的降壓穩壓器。
器件特性和主要專利
SC220提供了超快的20MHz開關頻率，采用升特專利的X-EMI電感技術，可通過在PCB上蝕刻出電感的方式，首次讓PCB走線電感呈現出與芯片電感不分軒輊的EMI性能。這一創新技術可節省購買電感的成本，同時使PCB更薄、面積更小，使SC220成為機頂盒、HDTV、汽車、工業以及白色家電等消費電子產品中電源管理應用的理想方案。
普通的PCB走線電感可用于高頻開關器，但它們有明顯的EMI問題。X-EMI電感技術解決了這些問題，符合或超過了芯片電感的EMI性能。X-EMI技術采用了兩只小型無芯電感，將其放在相鄰的反向位置，使每個電感的磁場相互抵消，從而降低了EMI。
步進降壓式穩壓器將主電源電壓減小到系統元件所需要的輸出電壓值。SC220可降低的輸入電壓范圍為2.7V~5.5V，很適合于低電壓軌。它獨有的恒頻架構實現了高頻率及數百納秒的超快瞬態響應。
此外，SC220步進降壓穩壓器具有低至1.0V的可調輸出電壓，以及高達650mA的輸出電流，該器件采用SOIC-8封裝。在極輕負載時，器件效率仍保持在80%以上，有助于滿足全球的節能規定。其保護特性包括：浪涌保護和輸出限流、短路、熱關斷保護。
升特開創性的X-EMI技術與SC220相結合，將BOM(物料單)成本降低了0.20美元，首次實現了在單層、雙層或多層PCB材料上繪制電感，并能夠在對EMI高度敏感的汽車電源管理應用中采用無屏蔽電感。

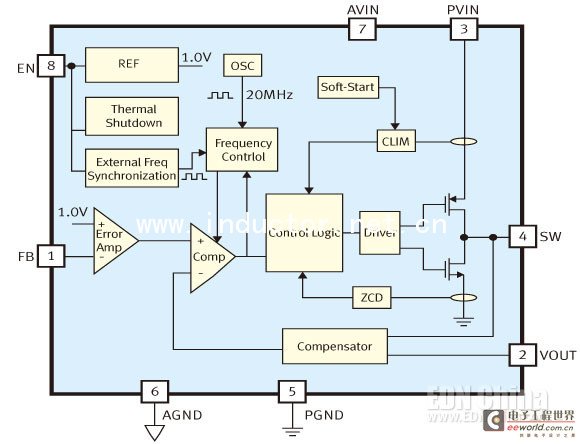

SC220架構圖
針對消費電子電源產品而開發
作為高質量模擬和混合信號半導體產品供應商，升特在1960年成立之初，主要為高可靠性的軍方應用提供電源方案，多年來，該公司在技術上不斷突破，除了在既有的電源管理、保護等專有解決方案持續創新外，產品線還拓展至了高級通信、人機界面、測試和檢測以及無線和傳感等領域。如今，在高速通信領域，業界并無太多的競爭者可與升特相媲美，此外，其TVS產品也占據行業主導地位。
據升特公司亞太區電源管理產品開發及商務拓展副總裁陳巍介紹，其電源產品涵蓋眾多領域，如今更是要大舉推進在便攜消費電子產品中的應用。這一領域的激烈競爭自不必言，升特作為后來者，首先注重了解不同客戶的真實需求，包括了解客戶現在和未來的著眼點；其次，升特創新的專利技術有利于實現更低的成本，這一點極具競爭力；第三，升特是介于中型和大型規模之間的公司，市場反應快，企業文化好，有穩健的財務狀況和足夠的現金流，在多年的市場競爭中已經贏得了眾多客戶的信任；第四，通過與極具市場優勢的產品線(如高速通信產品、TVS產品)有效組合，共同推進新產品、新技術的應用。
對于降壓穩壓器產品的未來規劃，陳巍表示，升特公司仍致力于提升其開關頻率，但并無特定的數值限定，還需視具體的應用需求，進行多方面的平衡規劃。當前首先會在20MHz范圍內針對不同的應用推出一系列產品，例如滿足不同的封裝要求和電流、電壓要求等，從而將其應用于多樣的消費電子產品中。
【
