貼片式電感器最早是由引線式電感發展而來。隨著電子技術的發展，電路的集成化程度越來越高，在電路板上的電子元件的密度越來越大。這就要求在有限的電路板空間內能集成更多的電子元件。與引線式電感器比較，貼片式電感器的體積更小，更適合高密度電路板的貼裝。
貼片電感器封裝
貼片式電感器按其結構可分為
貼片繞線型
1 繞線磁芯電感器
2 繞線陶瓷芯電感器
貼片繞線電感器是由傳統的電感器發展而來，所以其在小型化的同時還繼承了傳統電感器的一些優點。貼片繞線電感器的Q值很大，損耗特別小。電感量的范圍較大，可以從mH至H的范圍內變化，耐大電流。同時貼片繞線型電感器的制作工藝簡單，生產成本低，因而被廣泛的應用。

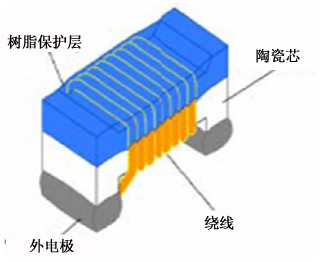

繞線陶瓷芯電感器示意圖
貼片積層型
1 積層磁芯電感器
2 積層陶瓷芯電感器
貼片積層型電感器的機械強度較大，有著良好的磁屏蔽能力。其比繞線型片式電感器的尺寸更小，更適合于高密度的電路板貼裝。良好的磁屏蔽性使其不會干擾到其他元器件，也防止了其他元件對它的干擾。一體化的設計使其的可靠性更高。積層片式電感的缺點是制造工藝復雜，良率較低，生產成本較高。
積層陶瓷芯電感器示意圖
薄膜型
薄膜電感器
薄膜型片式電感器的Q值高，電感量的精度高。由于它的內電極集中在一個層面上，所以磁場在其上的分布均勻，可以在微波段保持良好的精度與Q值。
薄膜電感器示意圖
不同類型電感器的特點
繞線型的特點是Q值遠高于疊層行。由于Q值越高，濾波器帶通的衰減特性越好，所以它可使用于RF部的匹配電路上。另外，由于通過它可確保天線的收發信號靈敏度，因此也經常被用于天線的匹配電路上。其次，因其低Rdc特性，也適用于大電流流過的扼流電路中。
疊層型的特點是雖然其Q值不高，但其L值的偏差及整體的平衡性較好。因此被廣泛使用于RF的匹配電路、共振電路及扼流電路中。
薄膜型的特點是它利用感光法形成電極，從而可實現對線圈模型的細微加工，在實現小型化的同時具備較高的Q值特性，且L值的偏差較小，能實現較小L值的分布響應。
貼片式電感器制造流程
積層片式電感器

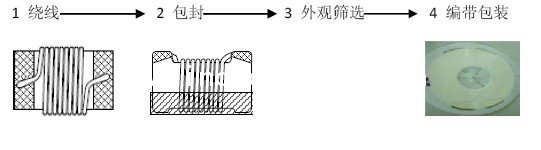

繞線片式電感器

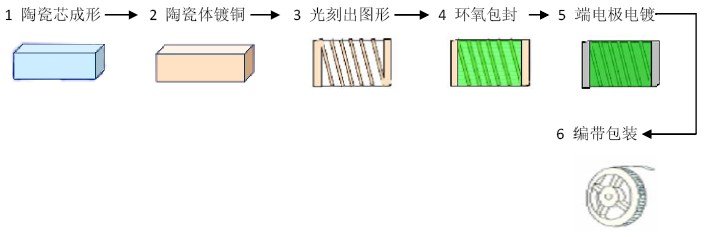

薄膜片式電感器
貼片式電感器的應用推薦
低頻電路應用
鐵氧體電感器具有很高的電感量，在低頻電路中具有很高的Q值，非常適合應用于低頻電路。
積層電感器在低頻電路中可用作，視頻、音頻、網卡、LCD驅動器。
繞線電感器在低頻電路中散差小，Q值高，可用作高性能電子器件，例如照相機，硬盤，汽車音響設備等。
高頻電路應用
陶瓷芯電感器具有很高的自諧振頻率與Q值，非常適合高頻電路。
積層片式電感器在高頻電路中損耗低可作為信號傳輸設備中的射頻電路。
繞線片式電感器的Q值高，自諧振頻率高，常用于高性能射頻電路。
【
